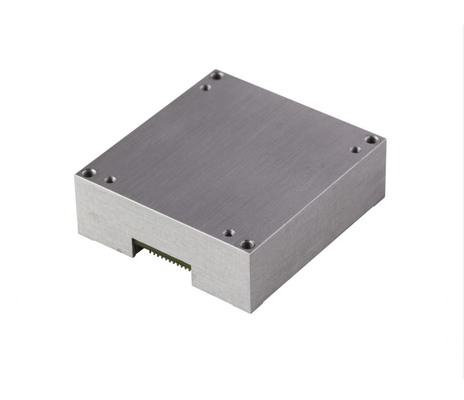

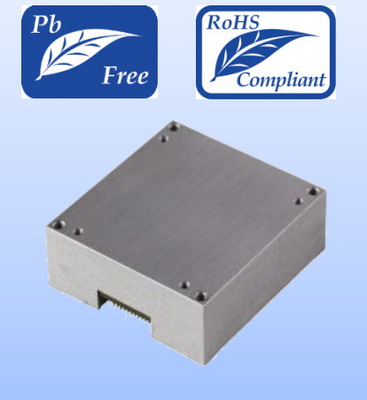

BWS688B - Urządzenie odporne na duże wstrząsy zaprojektowane do dokładnej nawigacji, kontroli i dynamicznego pomiaru ruchomych nośników

Główne specyfikacje

Gyroskop trójosiowy: zakres pomiarów ±450°/s

Akcelerometr trójosiowy: zakres pomiarów ± 18 g

Magnetometr trójosiowy: zakres pomiarów ±8 gauss

Barometr cyfrowy: zakres pomiarów 300 mbar ~ 1100 mbar

Duża szerokość pasma: 400 Hz

Kompensacja temperatury kalibrowana fabrycznie: stabilność stronniczości, liniowość i kalibracja błędów w osi poprzecznej

Zakres kompensacji temperatury: -40°C ~ +85°C

Interfejs komunikacyjny: SPI

Zintegrowany czujnik temperatury

Zakres zasilania: 3,0 V ~ 3,6 V

Odporność na uderzenia: 2000 g

Kompaktowy projekt: lekki i miniaturowy

Kompatybilność: pasuje do ADIS16488A

Obszary zastosowania

Przemysłowa odporność na wibracje i kontrola nastawienia

Automatyczne maszyny

Kontrola robotyki.

Stabilizacja i kontrola platformy.

Systemy przyrządów

Opis produktu

Jednostka pomiarowa inercjalna (IMU) jest kompaktowym urządzeniem o wysokiej odporności na wstrząsy zaprojektowanym do precyzyjnej nawigacji, kontroli i dynamicznego pomiaru ruchomych nośników.Zintegrowany jest trójosiowy żyroskop MEMS i trójosiowy akcelerometr z zaawansowanymi algorytmami kompensacji błędów (w tym temperaturąPrzetwarzane dane są wyprowadzane za pośrednictwem dostosowalnego interfejsu SPI, podczas gdy wbudowane czujniki (magnetometr,Barometr) umożliwiają kompleksowe wykrywanie środowiska

.

Podstawowe cechy:

Wysokiej precyzji czujniki.

Gyroskop: zakres ±450°/s, stabilność odchyleń Allan 1,2°/h

Akcelerometr: zakres ±18 g, stabilność odchyleń 20 μg Allan

Magnetometr: zakres ±8 gausa dla dokładności kąta przechylenia

.

Wzmocniona zdolność adaptacji do środowiska

Działa w temperaturze od -40°C do +85°C z kompensacją temperatury kalibrowaną fabrycznie.

Przeżywa 2000 g w środowiskach przemysłowych o wysokim poziomie wstrząsu i wibracji

.

Kompaktna integracja

Wymiary: 47 mm (L) × 44 mm (W) × 14 mm (H)

.

Waga: Optymalizowana do użycia w dronach, rękach robotycznych i przenośnych urządzeniach.

Wydajność danych i zgodność

Interfejs SPI obsługuje strumieniowanie danych o dużej prędkości (do 2000 Hz).

Kompatybilne z normami przemysłowymi

.

Zalety konkurencyjne

Kosztowo efektywne rozwiązanie przemysłowe: równoważy wydajność MEMS z niezawodnością w trudnych warunkach.

Multi-Sensor Fusion: Zintegrowany magnetometr i barometr umożliwiają wykrywanie 10-osiowe

.

Niskie zużycie energii: wydajna konstrukcja zasilania 3,0 ∼ 3,6 V wydłuża żywotność baterii w aplikacjach mobilnych.
