GI4400 Zintegrowany system nawigacji światłowodowej o wysokiej precyzji INS GNSS

  • GI4400 High-Precision Fiber Optic Integrated Navigation System INS GNSS
Miejsce pochodzenia Chiny
Nazwa handlowa BWSENSING
Numer modelu GI4400
Minimalne zamówienie 1 zestaw
Szczegóły pakowania BWSENSING BOX, pakiet ekspresowy
Czas dostawy 5-8 dni roboczych
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Kąt nachylenia Dokładność (stopnie) ≤0,01 Dokładność prędkości (m/s) ≤0,03
Dokładność zachowania azymutu (stopnie) ≤0,04, 1h Dokładność pozycji (km) ≤4, 0,5h ≤0,05, 5min ≤0,015, 2min
Zakres pomiarowy żyroskopu (stopnie/s) ±600 Stabilność odchylenia żyroskopowego（º/h） ≤0,006
Współczynnik chodu losowego（º/√h） ≤0,002 Współczynnik skali Nieliniowość （ppm） ≤20
Podkreślić

Integracja 9 V GNSS INS

,

integracja 36 V GNSS INS

,

dokładność 0.01 nawigacji satelitarnej gps;
Zostaw wiadomość
opis produktu

GI4400 Zintegrowany system nawigacji światłowodowej o wysokiej precyzji Wyjście z zasilacza RS422 9 ~ 36 V



Wstęp

Wbudowany trójosiowy żyroskop światłowodowy, trójosiowy akcelerometr, opcjonalny trójosiowy czujnik magnetyczny, precyzyjny czujnik ciśnienia powietrza, w tym trójmodowy odbiornik BD/GPS/GLONASS. Ma mały rozmiar, niewielką wagę i Funkcje, takie jak wysoka wydajność. Jego system może być regionalnie przystosowany i znacznie ulepszony.



Wskaźnik wydajności



Zewnętrzna efektywna linia bazowa GPS 4m Dokładność poszukiwania północy (stopnie) ≤0,1 *Szerokość sieczna
Dokładność azymutu (stopnie) ≤0,015
Kąt nachylenia Dokładność (stopnie) ≤0,01
Dokładność prędkości (m/s) ≤0,03
Dokładność pozycji (m) ≤2m/RTK 2cm
Awarie GPS Dokładność zachowania azymutu (stopnie) ≤0,04, 1h
Kąt postawy zachowujący dokładność (stopnie) ≤0,02, 1h
Dokładność pozycji (km)

≤4, 0,5h

≤0,05, 5min

≤0,015, 2 min


Zakres pomiarowy systemu Zakres pomiaru azymutu (stopnie) ±180
Zakres pomiaru postawy (stopnie) ±90
Żyroskop Zakres pomiarowy (stopnie/s) ±600
Stabilność odchylenia (º/h) ≤0,006
Powtarzalność odchylenia (º/h) ≤0,005
Współczynnik chodu losowego (º/√h) ≤0,002
Współczynnik skali Nieliniowość (ppm) ≤20
Asymetria współczynnika skali (ppm) ≤20
Powtarzalność współczynnika skali (ppm) ≤20
Akcelerometr Zakres pomiarowy(g) ±10
Stabilność przesunięcia (mg) 0,05
Powtarzalność odchylenia (mg) 0,05
Powtarzalność współczynnika skali (ppm) ≤100
Parametry środowiskowe Temperatura pracy (℃) -40～+65
Temperatura przechowywania (℃) -45～+70
Wibracje (Hz, g2/Hz) 20～500,0,06
Wstrząs (g, ms) 30,11
Parametry elektryczne Napięcie wejściowe (Vdc) +9~+36
Moc (W) 20
Format wyjściowy danych RS-422
Częstotliwość odświeżania danych (Hz) 100
Mechaniczny Rozmiar (mm) ≤199,5 × 199,5 × 203,6
Waga (kg) 7,5
Złącze Y11P-1210ZK

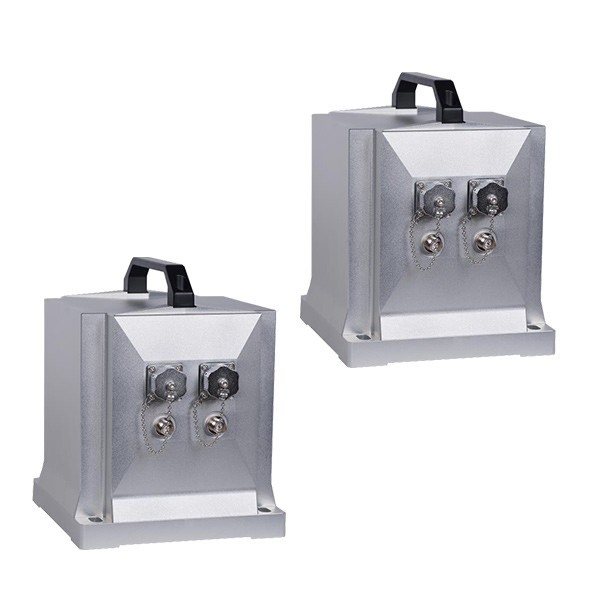

GI4400 Zintegrowany system nawigacji światłowodowej o wysokiej precyzji INS GNSS 0

GI4400 Zintegrowany system nawigacji światłowodowej o wysokiej precyzji INS GNSS 1



GI4400 Zintegrowany system nawigacji światłowodowej o wysokiej precyzji INS GNSS 2



Aplikacja

geodezja lotnicza i kartografia

bezzałogowe statki powietrzne

pola morskie i drogowe



FAQ

P1: Definicja dokładności produktów

Odp .: Dokładność RMS, dokładność każdego produktu można prześledzić. W razie potrzeby można dostarczyć raport z testu dokładności.



P2: Jak wybrać odpowiedni model?

O: Użytkownicy powinni sprawdzić następujące punkty:

a.Oś pojedyncza czy podwójna?

b.Protokół komunikacyjny, Modbus czy CAN?

c.Dynamiczne czy statyczne scenariusze aplikacji?

d.Instalacja pozioma czy pionowa?





P3: Jak kupić?

A: Jeśli chcesz próbkę, kup w sklepie internetowym BWSENSING.Akceptujemy Paypal/TT/CC. Jeśli kupujesz hurtowo, zaleca się skonsultowanie sprzedaży w celu uzyskania najlepszej ceny.



P4: Jak długi jest okres gwarancji?

O: Jeden rok.



P5: Metoda testowania żyroskopu światłowodowego

Odp .: Standardem wojskowym dla obecnej metody testowania żyroskopu światłowodowego jest: GJB2426A-2004



Przedstawienie firmy

Wuxi Bewis Sensing Technology LLC(BWSENSING) to innowacyjna, szybko rozwijająca się firma założona w 2010 roku. Firma powstała w Instytucie Mikroelektroniki (IME) Uniwersytetu Pekińskiego.Osiągnęliśmy najwyższe miejsce w aplikacjach branżowych średniej i wysokiej klasy na rynku chińskim.

Od 2019 r. BWSENSING ® jest zatwierdzona jako nasza globalna marka. Dzięki 10-letniemu doświadczeniu w badaniach, projektowaniu, rozwoju i produkcji szeregu technologii czujników bezwładnościowych, BWSENSING posiada umiejętności, wiedzę i doświadczenie, aby zapewnić w pełni zintegrowane projektowanie OEM/ODM i usługi produkcyjne dla inklinometrów, kompasów elektronicznych, IMU, AHRS, GNSS/INS oraz żyroskopów światłowodowych.Jak powiedział współzałożyciel firmy, dr Guangyi Shi, użyjemy dokładnych i opłacalnych czujników, aby wnieść większy wkład w globalne społeczeństwo na rzecz lepszego świata IoT.



GI4400 Zintegrowany system nawigacji światłowodowej o wysokiej precyzji INS GNSS 3
