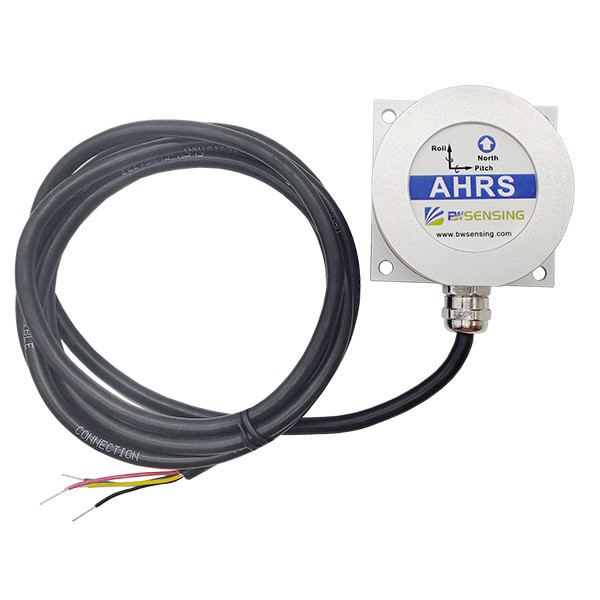

BW-AH525C Precyzyjny system odniesienia kursu CAN o wysokiej precyzji AHRS

  • BW-AH525C High-Precision CAN Attitude Heading Reference System AHRS
Miejsce pochodzenia Chiny
Nazwa handlowa BWSENSING
Numer modelu BW-AH525C
Minimalne zamówienie 1 zestaw
Szczegóły pakowania BWSENSING BOX, pakiet ekspresowy
Czas dostawy 5-8 dni roboczych
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Dokładność kursu 0,2° Tryb wyjściowy MÓC
Rolka, dokładność pochylenia 0,1° Rezolucja 0,01°
Napięcie 9-36V Losowy spacer pod kątem ＜0,1°/√h
Maksymalna częstotliwość wyjściowa 200 Hz Materiał powłoki Anodowanie stopu magnezu i aluminium
Podkreślić

9V Attitude and Heading Reference System

,

rozdzielczość 0.01 Attitude and Heading Reference System

,

jednostka pomiaru bezwładności 180 °
Zostaw wiadomość
opis produktu

Seria BW-AH525C Precyzyjny system odniesienia kursu CAN z wbudowanym akcelerometrem, żyroskopem i magnetometrem



Wstęp

BW-AH525C wykorzystuje wysokiej jakości i niezawodne urządzenia MEMS oraz wykorzystuje algorytmy kompensacji temperatury i korekcji zerowego dryftu, aby zapewnić dokładność pomiaru.Posiada wbudowany akcelerometr, żyroskop i magnetometr.Jednocześnie konstrukcja uszczelnienia i rygorystyczny proces produkcyjny zapewniają, że produkt może nadal niezawodnie pracować w trudnych warunkach.



Wskaźnik wydajności

Parametry postawy Rolka, dokładność pochylenia 0,1°
Dokładność kursu 0,2°
Zakres pochylenia Skok ± 90°, rolka ± 180°
Żyroskop Rezolucja 0,01°
Zakres ±400°/sek
Stabilność obciążenia w pełnej temperaturze 5°/h(10s,1σ)
Losowy spacer pod kątem ＜0,1°/√h
Nieliniowość współczynnika skali ≤100 ppm (1σ)
Powtarzalność współczynnika skali ≤100 ppm (1σ)
Przepustowość łącza 100 Hz
Akcelerometr Zakres: X, Y, Z ±3,6 g
Stabilność odchylenia

0,001 mg (25 ℃, 100 s, 1σ)

0,01 mg (25 ℃, 10 s, 1σ)
Charakterystyka interfejsu Tryb komunikacji MÓC
Maksymalna częstotliwość wyjściowa 200 Hz
Średni czas między awariami ≥90000 godz./razy
Zgodność elektromagnetyczna Według GBT17626
Rezystancja izolacji ≥100 MΩ
Odporność na uderzenia 2000 g, 0,5 ms, 3 razy na oś
Waga (z kablem) 280g



BW-AH525C Precyzyjny system odniesienia kursu CAN o wysokiej precyzji AHRS 0



BW-AH525C Precyzyjny system odniesienia kursu CAN o wysokiej precyzji AHRS 1

BW-AH525C Precyzyjny system odniesienia kursu CAN o wysokiej precyzji AHRS 2



Aplikacja

Sterowanie robotem

Pomiar i kontrola sprzętu wiertniczego

Nawigacja podwodnego robota ROV



Często zadawane pytania

P1: Dokładność definicji produktów

Odp.: Dokładność RMS, można prześledzić dokładność każdego produktu. W razie potrzeby można dostarczyć raport z testu dokładności.



P2: Jak wybrać odpowiedni model?

Odp.: Użytkownicy powinni sprawdzić następujące punkty:

A.Pojedyncza czy podwójna oś?

B.Wspólny protokół, Modbus czy CAN?

C.Dynamiczne czy statyczne scenariusze zastosowań?

D.Instalacja pozioma czy pionowa?



P3: Jak kupić?

Odp.: Jeśli chcesz próbkę, dokonaj zakupu w sklepie internetowym BWSENSING.Akceptujemy Paypal/TT/CC. Jeśli kupujesz hurtowo, zalecamy sprawdzenie sprzedaży w celu uzyskania najlepszej ceny.



P4: Jak długi jest okres gwarancji?

Odp.: Jeden rok.



P5: Szybkie rozwiązywanie problemów w przypadku produktów CAN, które nie mogą się komunikować

1. Po pierwsze, napięcie zasilania czujnika jest określane zgodnie z etykietą czujnika, a tryb wyjściowy jest podłączony zgodnie z odpowiednim trybem interfejsu i używany jest odpowiedni protokół;

2. Użyj multimetru, aby sprawdzić napięcie zasilania, aby upewnić się, że zasilanie jest normalne;

3. Skonfiguruj parametry portu szeregowego do komunikacji, ustaw prawidłowy adres produktu (fabryczny standard normalnego protokołu to 00, fabryczny protokół Modbus to 01), wybierz prawidłową szybkość transmisji (domyślnie 9600), otwórz menedżera urządzeń komputera, aby potwierdzić, że port COM numer został wybrany poprawnie;
